應用研究所，滿滿的輥筒應用“干貨”，有趣又有料。
大家好，我是應用君，很高興又跟大家見面啦。
話不多說，馬上進入今天的“應用研究所”。
今天要與大家分享的研究?jī)?nèi)容是：什么是“雙端傳動輥筒”。什么樣的應用場景會用到它？輥筒應該怎么選型？又該注意什么呢？我們來一探究竟。
【應用分析】

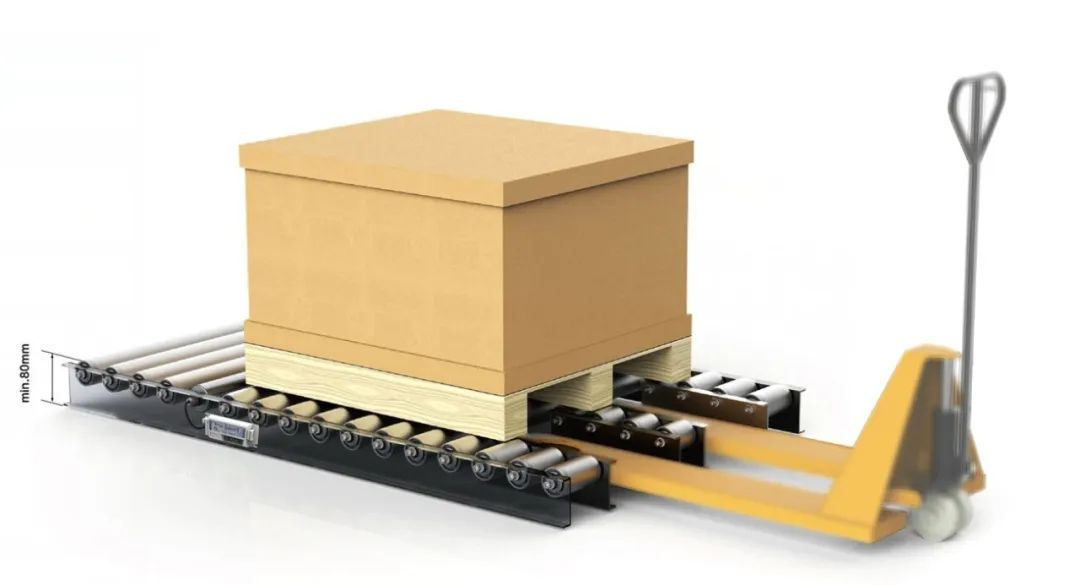

想必有許多機械工程師在做項目的設計時，遇到下如下的需求：傳統的托盤底面一般是“川”字型，在用叉車或液壓車將貨物轉移到輥筒輸送線時，面臨著叉條伸入輥筒輸送線的情況。這時，輥筒輸送線就需要設計成“間斷式”。
那么，在這樣的設計中，怎么使入口兩端的短輥筒轉動呢？
【研究結果】

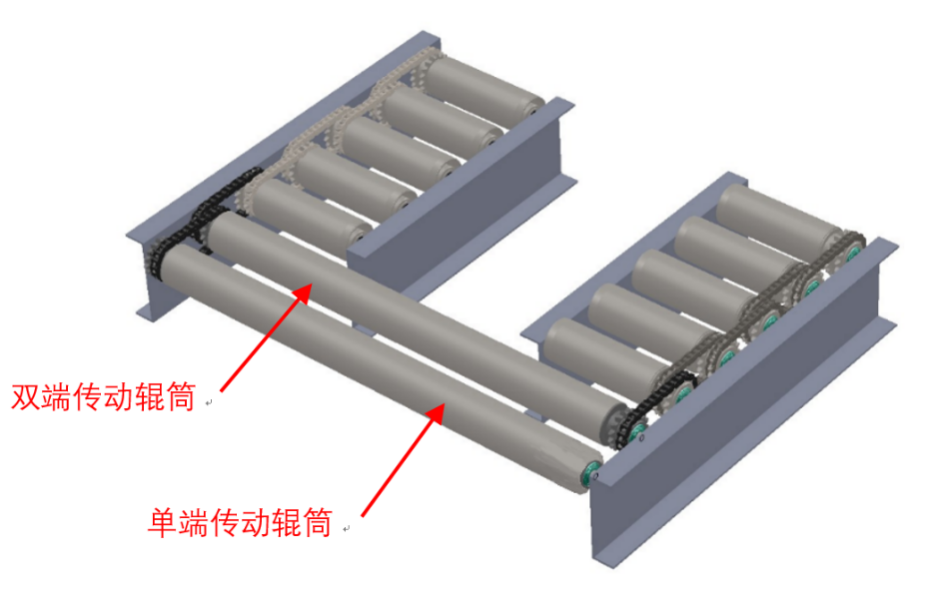

通常，各位有經驗的機械工程師會使用雙端傳動輥筒來實現動力的傳輸。通過電機帶動一支單端傳動輥筒，通過鏈條將動力傳遞到雙端傳動輥筒上，再通過鏈條即可帶動兩邊的短輥筒一起轉動。

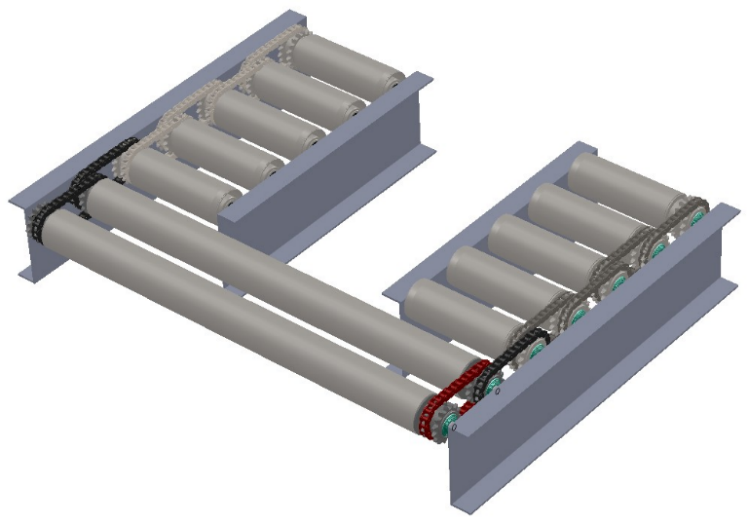

但要特別注意的是，在采用該應用模式時，許多工程師會想要采用下圖的方式，即采用兩根并排并的雙端鏈輪輥筒來傳遞動力，把輥筒的兩邊全部盤上鏈條。
在該情況下，便產生了一個需求，即雙端鏈輪傳動輥筒兩側的鏈齒要對齊，兩端方能正常安裝鏈條，原因是：
a）鏈輪是與鏈條嚙合的，即一個個鏈齒正好插入于鏈節的空隙中。
b）一端鏈條完成安裝后，如果另一端的鏈齒未與已安裝端鏈齒對齊，無法嚙合，也就無法安裝。
但是，在這種設計中，雙端鏈輪輥筒的作用是作為動力的延伸，傳遞動力至輸送線的另一邊，使輸送機兩側的被動輥筒可以由一個動力源驅動，且輥筒轉速一致。這種情況下，一根雙端鏈輪輥筒就已經能滿足功能需要，沒有必要使用兩根雙端鏈輪輥筒串聯在一起的方式，也不需要輥筒的鏈齒對齊。
德馬工業作為輥筒供應商，除了可以配置各類型號、排數鏈輪的雙端鏈輪型輸送輥筒以外，還可按照客戶實際需要配置雙端多楔帶輪、雙端同步帶輪等輥筒（但積放輥筒和錐形輥筒，及電動輥筒因結構限制無法實現雙端設計）。
OK，以上便是關于“雙端傳動輥筒”的研究結果，希望能對你有所幫助。
應用研究所，讓設計更簡單，我們下次再見！
